Колодец и скважина являются одними из наиболее широко использующихся методов обеспечения участка водой для бытовых и хозяйственных нужд. Разобравшись в том, как обустроить скважину, и выполнив все при желании своими руками, владелец участка получает возможность пользоваться чистой водой в любое время года.

Схема обустройства скважины на воду

Схема обустройства скважины на воду.

Подбор подходящего оборудования для обустройства скважины

Обустройство скважины для воды требует использования ряда специальных приспособлений. В число обязательного оборудования входят следующие элементы системы:

  1. Кессон.
  2. Насос.
  3. Оголовок для скважины.
  4. Гидроаккумулятор.

Прежде чем начинать процесс обустройства скважины на воду, нужно подобрать подходящие конструктивные элементы. Следуйте рекомендациям и, если уж соберетесь экономить, не увлекайтесь слишком сильно. Лучше купить качественное оборудование и избавить себя от лишних забот и затрат.

Одним из главных элементов для обустройства водяного источника является кессон. Он представляет собой водонепроницаемую емкость, похожую на бочку. Нужен для того, чтобы вода в системе не загрязнялась и не промерзала. При желании в эту герметичную конструкцию можно установить различные дополнительные агрегаты, а именно:

Оборудование для обустройства скважины

Оборудование для обустройства скважины.

  1. Средства автоматизации.
  2. Очистные фильтры.
  3. Манометры.
  4. Реле давления.
  5. Мембранный бак и многое другое.

Это очень удобный и практичный вариант, избавляющий от необходимости установки данных приборов и агрегатов в жилых помещениях. В большинстве случаев кессоны имеют горловину с плотно прилегающей крышкой. Чаще всего применяются емкости высотой в 200 см и диаметром в 100 см.

Для того чтобы скважина для воды исправно выполняла все возложенные на нее функции в течение долгих лет, нужно выбрать хороший погружной насос. Необходимо сделать небольшой расчет. В результате данного расчета вы определите требуемые параметры изделия, с учетом глубины и диаметра обустраивающейся скважины на воду. Очень важно учесть максимальное потребление воды по всем скважину подключаемым точкам. Чтобы система подачи воды работала на нормальном уровне, рабочее давление должно поддерживаться в пределах 1,5-3 атм.

Неотъемлемым элементом скважины для воды является гидроаккумулятор. Его главным предназначением является поддержка и плавное изменение давления воды в системе. Все существующие устройства имеют одинаковый набор функций и характеристик, отличаясь друг от друга лишь тем, какой объем воды они способны вместить. Вы можете выбрать гидроаккумулятор объемом от 10 до 1000 л.

Оголовок будет защищать вашу скважину для воды от талых вод и разного рода мусора. Помимо этого, данная конструкция упрощает ряд операций, связанных с использованием технического колодца, в особенности подвешивание насоса.

Перед началом работы подготовьте следующее:

Схема автоматизированного бурения скважины

Схема автоматизированного бурения скважины.

  1. Бур или полноценную установку.
  2. Совковую и штыковую лопаты.
  3. Бечевку.
  4. Несколько ведер.
  5. Кирку.
  6. Веревочную лестницу.
  7. Трубы.
  8. Бетонные кольца.
  9. Отвес.
  10. Треногу.
  11. Все перечисленные ранее агрегаты для обустройства скважины.

Вернуться к оглавлению

Порядок выполнения земляных работ

Скважину для воды можно сделать практически в любом месте. Но лучше потратить немного времени и подобрать наиболее подходящий участок. В данном случае наиболее подходящим будет тот, который находится на наименьшем расстоянии от дома. Обязательно учитывайте тот факт, что для устройства кессона нужно выделить от 4 м² площади.

Малое расстояние от дома позволит ощутимо сэкономить на расходных материалах и уменьшить объем земляных работ. Помимо этого, в такой ситуации можно будет обустроить скважину для воды с применением более дешевого насоса. В случае если будет сделана длинная магистраль, насосу нужно будет не только поднимать воду, но и «проталкивать» ее дальше по системе. Это потребует использования более мощной и, конечно же, дорогой модели.

Схема ручного бурения скважины

Схема ручного бурения скважины.

Бурение можно выполнять разными способами. Кому-то удобнее делать это при помощи ручного бура, кто-то предпочитает пользоваться ударным способом или электродвигателем в комплекте с треногой и т.д.

При выборе типа инструмента необходимо учитывать особенности земли. При большом желании с помощью ручного бура можно будет «преодолеть» до 15 м земли. Но это очень трудоемкая и долгая работа.

Вернуться к оглавлению

Руководство по установке труб

Дно скважины нужно засыпать крупным песком и мелким гравием (щебнем). Это защитит трубы от ила. Перед засыпкой дно обязательно очищается желонкой. Нужно заранее подготовить первую трубу, чтобы опустить ее в яму сразу же после завершения бурения. Так вы избежите осыпания стенок.

По периметру трубы, на расстоянии примерно 15 см от ее нижней части, следует сделать отверстия. Благодаря им труба сможет «собирать» большее количество воды.

На торце нужно установить фильтрующую сетку. По возможности приобретите антикоррозийные трубы.

Ввиду того что для обустройства скважины рекомендуется использовать трубы длиной в 200-250 см, одного колена, как правило, недостаточно. Большие трубы менее удобны в монтаже и обслуживании. Между собой трубы соединяются по резьбе «свинчиванием». Первую трубу нужно опустить на такую глубину, чтобы она упиралась в дно шурфа. После монтажа труб можно переходить к обустройству кессона и установке насоса.

Вернуться к оглавлению

Пошаговая инструкция по установке кессона

Схема монтажа кессона на скважину

Схема монтажа кессона на скважину.

В процессе обустройства скважины для воды вам нужно будет последовательно выполнить несколько этапов работы. Для начала необходимо подготовить яму для кессона. Она выкапывается вокруг скважины. Сделайте яму глубиной порядка двух метров. Размеры зависят от размеров емкости. Чаще всего ее ширина равняется 150 см. У вас должен получиться котлован с торчащей обсадной трубой по центру. Если котлован будет наполняться грунтовыми водами, сделайте дополнительное углубление, благодаря которому станет возможна их своевременная откачка.

В дне емкости кессона вырежьте отверстие по диаметру обсадной трубы. Опускайте емкость в яму, располагая посередине ствола вырытой скважины.

Обрежьте обсадную трубу и приварите ко дну емкости при помощи электросварки. Присоедините к полученной конструкции электрокабель насоса и трубу для вывода воды. Засыпьте емкость слоем земли так, чтобы над поверхностью грунта оставалась только крышка для входа в сооружение.

Вернуться к оглавлению

Порядок монтажа погружного насоса

Монтаж этого приспособления не потребует от вас никаких особых навыков и не доставит затруднений. Главное, чтобы вы учитывали следующие нюансы:

Схема монтажа погружного насоса в скважину

Схема монтажа погружного насоса в скважину.

  1. Прежде чем приступать к монтажу агрегата, тщательно очистите скважину. Воду нужно прокачивать в течение такого времени, после которого она перестанет давать песок и прочие частицы в осадок.
  2. Насос должен быть установлен таким образом, чтобы между ним и дном скважины оставался примерно метр и, параллельно с этим, он был погружен в воду.
  3. Одновременно с насосом монтируется пластиковая труба, по которой будет осуществляться подача воды наверх, и кабель насоса.
  4. Установка обратного клапана и пускозащитного устройства выполняется после завершения монтажа насоса.
  5. Когда вся система будет установлена, нужно отрегулировать давление в баке. Делайте это так, чтобы оно равнялось 90% от давления во время включения.
  6. Для скрепления насоса с крышкой оголовка используйте трос из нержавейки. Можно применять тросы из других материалов, но они обязательно должны быть с водонепроницаемой оплеткой.

После того как насос будет установлен, переходите к монтажу оголовка. Благодаря ему устье скважины будет защищено от различных загрязнений.

Вернуться к оглавлению

Порядок устройства оголовка

Оголовок обеспечивает:

  1. Защиту скважины от наводнений и талых вод.
  2. Защиту от стороннего мусора и грунтовых вод.
  3. Защиту от кражи оборудования и колодца скважины.
  4. Защиту от промерзания в период холодов.
  5. Он делает тросовое крепление более надежным.
  6. Способствует облегчению использования колодца скважины для воды.
  7. Делает погружение насоса максимально удобным благодаря лебедке.
Схема монтажа оголовка для скважины

Схема монтажа оголовка для скважины.

Данное приспособление состоит из нескольких частей, а именно:

  1. Карабина и фланца.
  2. Кольца из резины.
  3. Специальных элементов крепежа.
  4. Защитной крышки.

Внутренняя сторона крышки оснащается одним рым-болтом, внешняя — двумя. Изделие из металла способно выдержать вес до 0,5 т, а из пластика — не более 200 кг.

В процессе установки оголовка нужно будет обрезать обсадную трубу, зачистить ее и покрыть противокоррозионным составом. Через крышку оголовка подведите кабель насоса и трубу для воды. Соедините насос с трубой. Свободный конец троса прикрепите к карабину. Это следует сделать через рым-болт на внутренней стороне защитной крышки. Посадите фланец и резиновое кольцо на обсадную трубу.

Поместите насос в скважину и установите крышку оголовка. Делается это очень просто: нужно лишь приподнять фланец и резиновое кольцо для крышки и сжать все эти части при помощи болтов. На этом установка оголовка считается полностью завершенной.

Вернуться к оглавлению

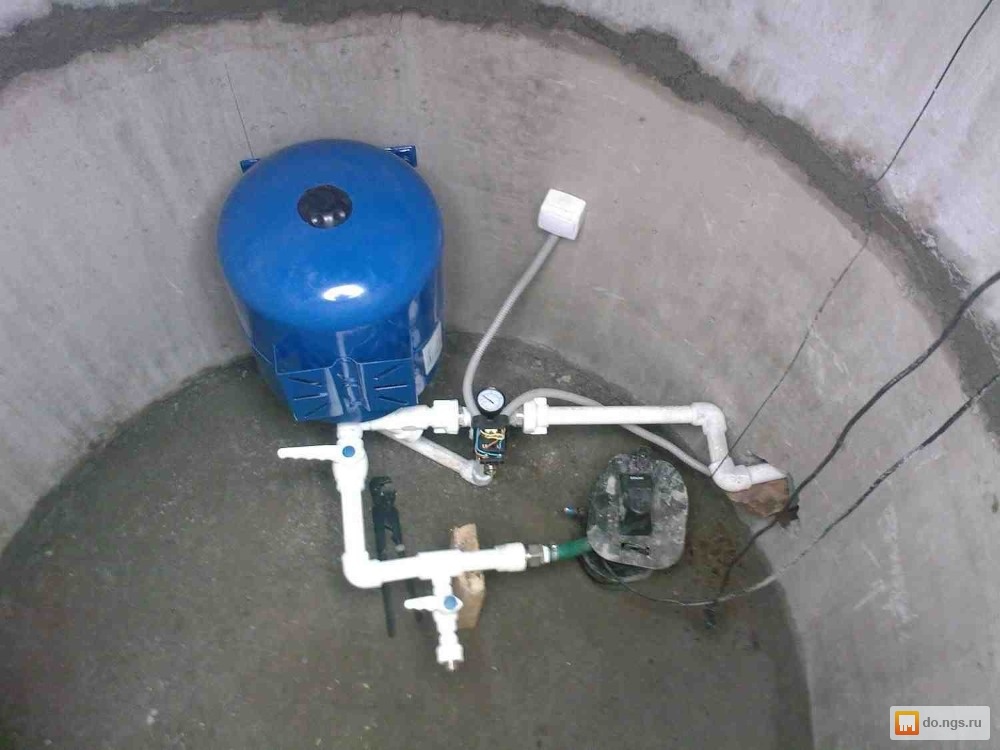

Порядок установки гидроаккумулятора

Для того чтобы вода подавалась без перебоя, нужно обязательно установить гидроаккумулятор. Его установка может быть выполнена непосредственно в кессоне или же в подвале дома. Система работает очень просто:

Схема подключения гидроаккумулятора

Схема подключения гидроаккумулятора.

  1. Насос включается, вода поступает в пустой бак и наполняет его.
  2. Кто-то в доме открывает кран, и вода поступает в него из гидроаккумулятора, а не прямиком из скважины.
  3. При необходимости насос будет сам включаться и наполнять гидроаккумулятор водой.

Емкость должна быть встроена в систему таким образом, чтобы в дальнейшем ничто не мешало ее ремонту или замене. Система предусматривает обязательный монтаж обратного клапана. Он встраивается в месте установки бака, по ходу потока воды. Перед и после баком устанавливается дренажный кран. Гидроаккумулятор лучше закреплять с резиновым уплотнителем. Благодаря этому вибрация будет менее выраженной.

На этом обустройство скважины считается завершенным. При желании вы можете установить различную автоматику, которая упростит и сделает эксплуатацию системы более эффективной. Удачной вам работы!
