Приветствую всех форумчан!
Сегодня решил написать пост, про еще один простейший УМ, но тем не менее вполне приличный по звуку, а именно: ультралинейный УНЧ класса А, созданный Джоном Линсли-Худом в далёком 1969 году, УНЧ получил имя в виде инициалов своего создателя "JLH", данный усилитель работает в чистом А классе, его КПД составляет не более 20% от потребляемой мощности (именно по этой причине подобные УНЧ не получили популярности), тем не менее, этот усилитель способен поразить своим качеством звучания:
Диапазон воспроизводимых частот: 30 Гц - 1м Гц
Выходная мощность при указаных напряжениях на нагрузку 4/8/16 Ом: 15/10/10 Вт
Коэффициент гармонических искажений: 0,05-0,1%
Данный УНЧ не из тех что могут похвастаться выходной мощностью, его основной козырь - качество звука, и действительно звучит он более чем неплохо, звук очень чистый, детализация более чем ясная, слышен каждый инструмент, при этом уровень НЧ тоже на уровне.
Схема:
Как видно на схеме имеется таблица с номиналами деталей для разных нагрузок, так же на схеме присутствует цепь R10 и С6 в виде пунктира, это jlh своими руками на случай если после сборки появляется проблема с самовозбуждением УНЧ. Так же советую все сопротивления ставить мощностью не менее 1 Вт т.к. не забываем что это чистый А класс, и выделение тепла происходит практически на всех элементах схемы.
Еще один плюс данного УНЧ - собрать можно практически из чего угодно, я принципиально отказался от импортных деталей (за исключением электролитов и выходных транзисторов), все сопротивления использовал наши - МЛТ, транзисторы VT1 и VT2 - легендарные КТ361/315, выходные поставил из старого БП компьютера 2SC2625 (по звуку не отличить от КТ805).
После сборки, вся наладка сводится к установке подстроечником R2 половины напряжения питания в средней точке.

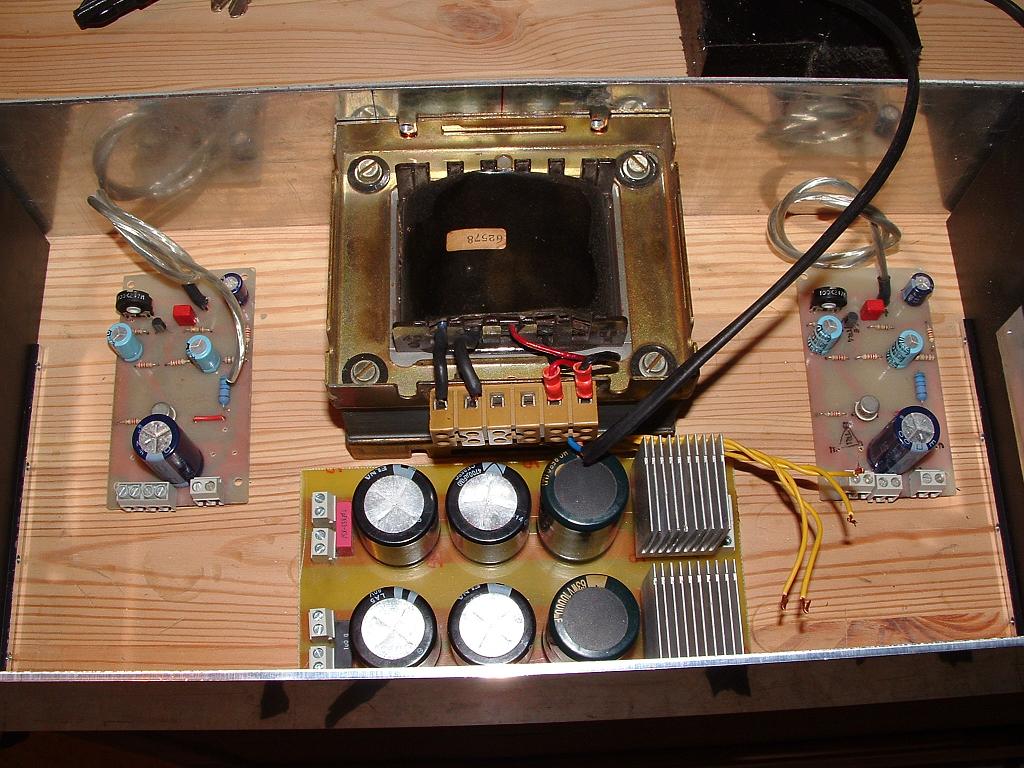

Я собрал для пробы 1 канал на подходящем обломке гетинакса, схема заработала сразу же после сборки:
Тест показал что схема очень даже не дурно звучит, следовательно буду собирать второй канал и делать полноценное стерео Так же не забываем про хорошие теплоотводы для оконечных транзисторов, я использовал 2 радиатора от того же БП что и транзисторы, при этом в пассивном режиме они способны "удерживать" выходники только при отсутствии сигнала, во время проирывания музыки они раскалились как сковородки, пришлось установить маленький кулер, теперь всё отлично.
Печатка:
JLH Stereo.rar

__________________
«Sound. Vision. Soul» ©
